1" Hand menggroep 45 °C tot 70 °C + Druk verschil ventiel
1" Hand menggroep 20 °C tot 45 °C + Druk verschil ventiel 0-0,5 bar
Bijvoorbeeld voor ontladen van een buffertank.
Korte technieche informatie:
- 1: binnen en buiten draad
- Tot 35 kW vermogen
- Thermometers zijn tegelijk afsluiters
- Hand meng regeling
- Wilo Para 25/6 SC pomp (indien gewenst ook Grundfos UPM3S Auto 25-60 of Wilo Para 25/8 SC
- Isolatie maat 250mm breed en 380mm hoog
- Leidingen hart op hart 125mm
Geen voorraad, moet besteld vaak 2 tot 4 weken in overleg
Technische informatie fabriekant in engels uitgebreid:

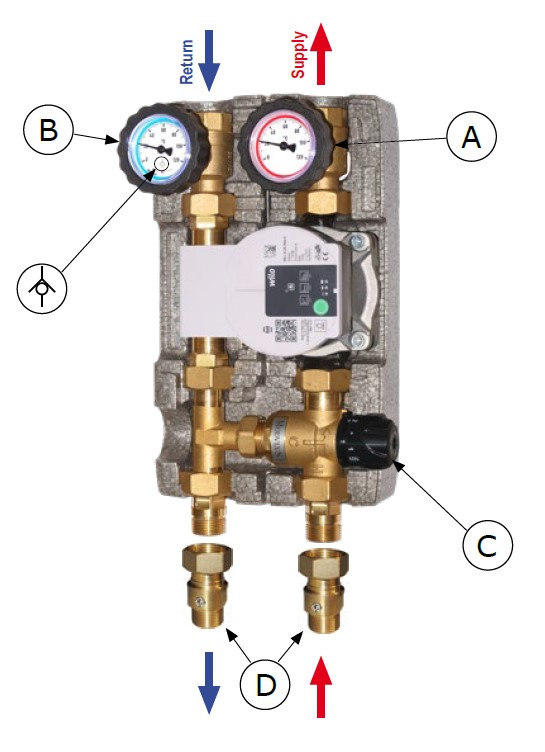

BRV mixed pump group unit 20358R-F4-P6
The unit for 1” (180 mm) circulating pumps consists of:
Supply
• Connection.
• Adjustable thermostatic mixing valve, models F1, F2, F3 and F4.
• High efficiency synchronous pre-wired circulating pump (for the models that include it).
• Flanged ball valve supplied with in-handle thermometer (red ring, range 0°C-120°C).
Return
• Flanged ball valve with 20 mbar check valve (which can be excluded by rotating the handle by 45°) supplied with in-handle thermometer (blue ring; 0°C-120°C).
• “T” Connection for mixing valve.
• Connection.
Centre distance 125 mm. EPP insulation box (Dimensions: 250x380x170 mm).
PN 10, max temperature 110°C (unit without pump).
External connections: 1” Female.
FIELD OF USE
For power up to 35 kW (with ∆t 20 K) and maximum flow rate 1500 l/h.
Kvs Value: please refer to the table below. For an accurate sizing or higher flow rates, please refer to the curves shown in the technical section.
